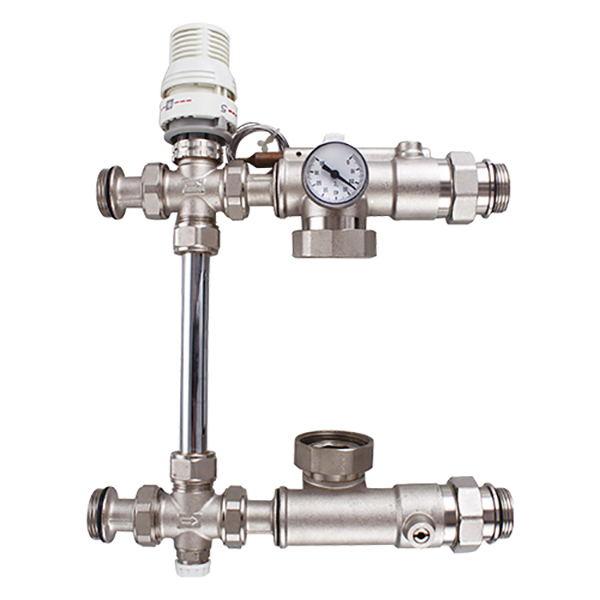

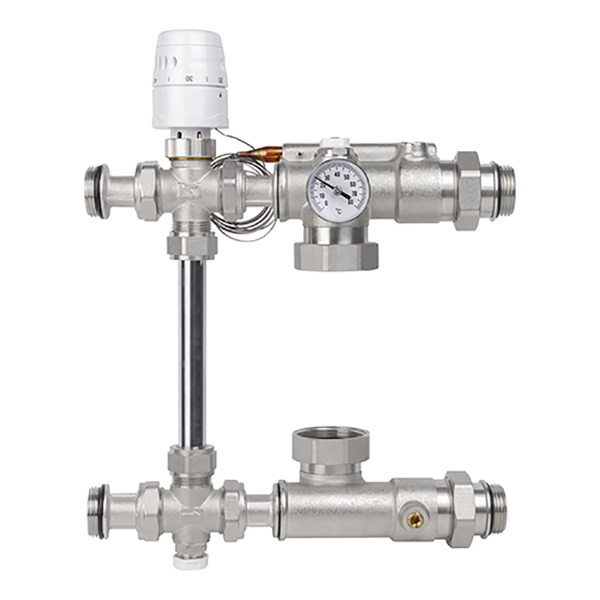

Узел насосно-смесительный TEBO Sm15231

Смесительный узел предназначен для создания в системе отопления здания циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, гидравлическую увязку первичного и вторичного контуров, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Смесительный узел используется, как правило, в системах водяного напольного (лучистого) отопления, систем обогрева открытых площадок и теплиц.

Насосно-смесительный узел адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм.

Габариты смесительного узла позволяют располагать его в коллекторном шкафу.

Приборы подобного действия отлично подходят для подключения одного распределительного коллектора. Естественно, их можно использовать в качестве самостоятельных приборов. Теплоносители дополнительно оснащаются циркулярным насосом, который требуется для обеспечения в отопительной системе принудительной циркуляции жидкости. В этих приборах, как правило, двухходовые и трехходовые питающие клапаны, которые обеспечивают постоянное добавление холодной воды из обратки в теплоноситель.

Основные характеристики:

• максимальная тепловая мощность (Δt = 10 °С) 25 кВт
• межосевое расстояние выходов 200 мм
• монтажная длина насоса 130 мм
• температура рабочей среды 70 °С
• рабочее давление 6 бар
• диапазон регулирования температуры 35–55 °С
